優點
1. 太陽能發電系統結構簡單,體積小且輕,使用方便,免維護。
2. 易安裝,易運輸,施工周期短,太陽能供電系統穩定可靠,一次性投資,長期受益。
3. 無輻射,無污染,節能環保,清潔能源,操作安全,無噪聲,零排放,低碳時尚。
4. 質量可靠,產品壽命長,太陽能電池板使用壽命至少25年以上。
5. 太陽能幾乎無處不有,所以光伏發電應用范圍廣。
6. 光電轉換效率高,單位面積發電量大。
分類
1. 離網發電系統。主要由太陽能電池組件、控制器、蓄電池組成,若要為交流負載供電,還需要配置交流逆變器。

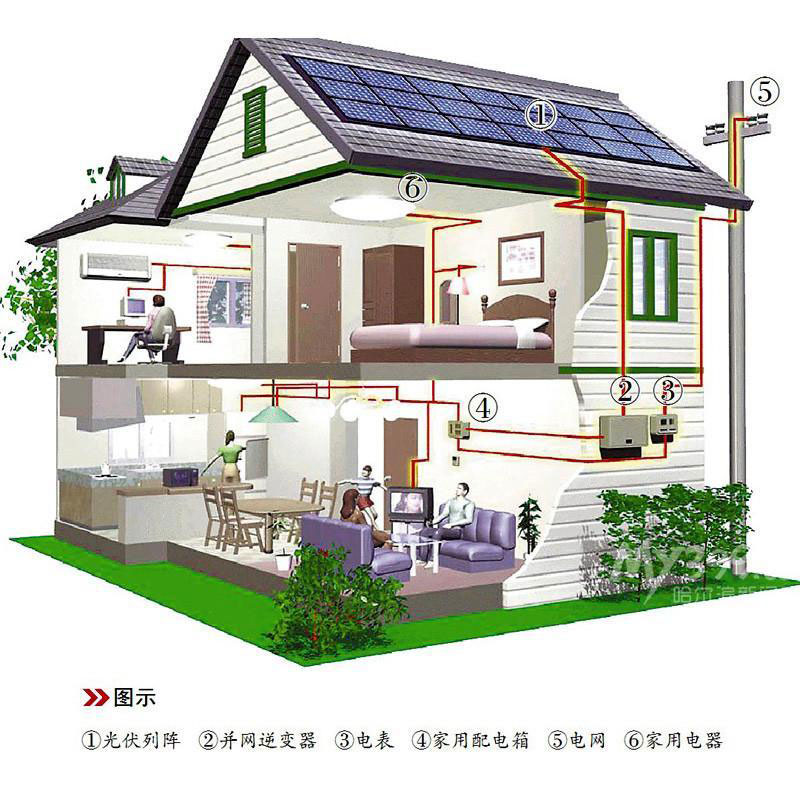

2. 并網發電系統就是太陽能組件產生的直流電經過并網逆變器轉換成符合市電電網要求的交流電之后直接接入公共電網。并網發電系統有集中式大型并網電站一般都是國家級電站,主要特點是將所發電能直接輸送到電網,由電網統一調配向用戶供電。但這種電站投資大、建設周期長、占地面積大,發展難度相對較大。而分散式小型并網發電系統,特別是光伏建筑一體化發電系統,由于投資小、建設快、占地面積小、政策支持力度大等優點,是并網發電的主流。
組成
太陽能光伏發電系統主要由太陽能電池板,太陽能控制器,免維護鉛酸蓄電池和交直流逆變器是其主要部件。其中的核心元件是光伏電池組和控制器。各部件在系統中的作用是:
1. 太陽能電池板:太陽能電池板是太陽能發電系統中的核心部分,也是太陽能發電系統中價值最高的部分。其作用是將太陽的輻射能力轉換為電能,或送往蓄電池中存儲起來,或推動負載工作。
材料組成
電池片:采用高效率(16.5%以上)的單晶硅太陽能片封裝,保證太陽能電池板發電功率充足。
玻璃: 采用低鐵鋼化絨面玻璃(又稱為白玻璃), 厚度3.2mm,在太陽電池光譜響應的波長范圍內(320-1100nm)透光率達91%以上,對于大于1200 nm的紅外光有較高的反射率。此玻璃同時能耐太陽紫外光線的輻射,透光率不下降。
EVA:采用加有抗紫外劑、抗氧化劑和固化劑的厚度為0.78mm的優質EVA膜層作為太陽電池的密封劑和與玻璃、TPT之間的連接劑。具有較高的透光率和抗老化能力。
TPT:太陽電池的背面覆蓋物—氟塑料膜為白色,對陽光起反射作用,因此對組件的效率略有提高,并因其具有較高的紅外發射率,還可降低組件的工作溫度,也有利于提高組件的效率。當然,此氟塑料膜首先具有太陽電池封裝材料所要求的耐老化、耐腐蝕、不透氣等基本要求。
邊框:所采用的鋁合金邊框具有高強度,抗機械沖擊能力強。
2. 太陽能控制器:太陽能控制器的作用是控制整個系統的工作狀態,并對蓄電池起到過充電保護、過放電保護的作用。在溫差較大的地方,合格的控制器還應具備溫度補償?shù)墓δ?。其他附加功能如光控開關、時控開關都應當是控制器的可選項。
主要特點:
1) 使用了單片機和專用軟件,實現了智能控制;
2) 利用蓄電池放電率特性修正的準確放電控制。放電終了電壓是由放電率曲線修正的控制點,消除了單純的電壓控制過放的不準確性,符合蓄電池固有的特性,即不同的放電率具有不同的終了電壓。
3) 具有過充、過放、電子短路、過載保護、獨特的防反接保護等全自動控制;以上保護均不損壞任何部件,不燒保險;
4) 采用了串聯式PWM充電主電路,使充電回路的電壓損失較使用二極管的充電電路降低近一半,充電效率較非PWM高3%-6%,增加了用電時間;過放恢復的提升充電,正常的直充,浮充自動控制方式使系統由更長的使用壽命;同時具有高精度溫度補償;
5) 直觀的LED發光管指示當前蓄電池狀態,讓用戶了解使用狀況;
6) 所有控制全部采用工業級芯片(僅對帶I工業級控制器),能在寒冷、高溫、潮濕環境運行自如。同時使用了晶振定時控制,定時控制精確。
7) 取消了電位器調整控制設定點,而利用了E方存儲器記錄各工作控制點,使設置數字化,消除了因電位器震動偏位、溫漂等使控制點出現誤差降低準確性、可靠性的因素。
3. 蓄電池:一般為鉛酸電池,小微型系統中,也可用鎳氫電池、鎳鎘電池或鋰電池。其作用是在有光照時將太陽能電池板所發出的電能儲存起來,到需要的時候再釋放出來。
4. 逆變器:太陽能的直接輸出一般都是12VDC、24VDC、48VDC。為能向220VAC的電器提供電能,需要將太陽能發電系統所發出的直流電能轉換成交流電能,因此需要使用DC-AC逆變器。
